модель Изготовитель |
|
Цифро-аналоговые преобразователи (ЦАП) Dual Low Pwr 12-Bit |
|
Беспроводная инфраструктура Picocell, базовые станции фемтосот Медицинское оборудование Возбуждение ультразвукового преобразователя Портативные приборы Генераторы сигналов, генераторы произвольных сигналов |
|
Техническая спецификация |
Детали
Особенности |

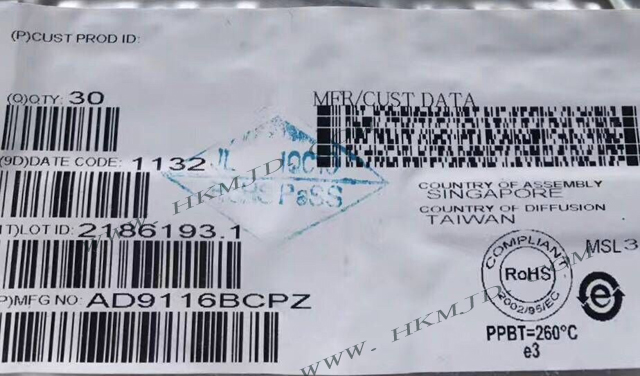

Образ
Категория продукта: Цифро-аналоговые преобразователи (ЦАП) Производитель: Analog Devices Inc. RoHS: Соответствует RoHS Подробности Серия: AD9116 Разрешение: 12 bit Частота дискретизации: 125 MS/s Количество каналов: 2 Channel Время стабилизации: 11.5 ns Напряжение питания - макс.: 3.3 V Напряжение питания - мин.: 1.8 V Максимальная рабочая температура: + 85 C Минимальная рабочая температура: - 40 C Вид монтажа: SMD/SMT Упаковка / блок: LFCSP-40 Упаковка: Tray Архитектура: Segment Торговая марка: Analog Devices Средства разработки: AD9116-DPG2-EBZ DNL - дифференциальная нелинейность: 0.2 LSB INL - интегральная нелинейность: 0.42 LSB Количество преобразователей: 2 Converter Тип выхода: Current Pd - рассеивание мощности: 232 mW Продукт: Digital to Analog Converters Тип ссылки: External, Internal Размер фабричной упаковки: 490
ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА Рассеиваемая мощность @ 3,3 В, выход 20 мА 191 мВт при 10 MSPS 232 мВт при 125 MSPS Спящий режим: <3 мВт при 3,3 В Напряжение питания: от 1,8 до 3,3 В SFDR для Найквиста Выходная мощность 86 дБн с частотой 1 МГц Выход 85 дБн при 10 МГц AD9117NSD @ 1 МГц, 125 MSPS, 20 mA: -162 dBc / Hz Дифференциальные токовые выходы: от 2 мА до 20 мА 2 встроенных ЦАП на кристалле Входы CMOS с однопортовым управлением Выходной общий режим: регулируемый 0 В до 1,2 В Компактный пакет, совместимый с RoHS, с 40 выводами LFCSP |
