модель Изготовитель |
|
Импульсные регуляторы напряжения 2.7A Buck DC-DC 5V 2.5A at 3.3V .12 Ohm |
|

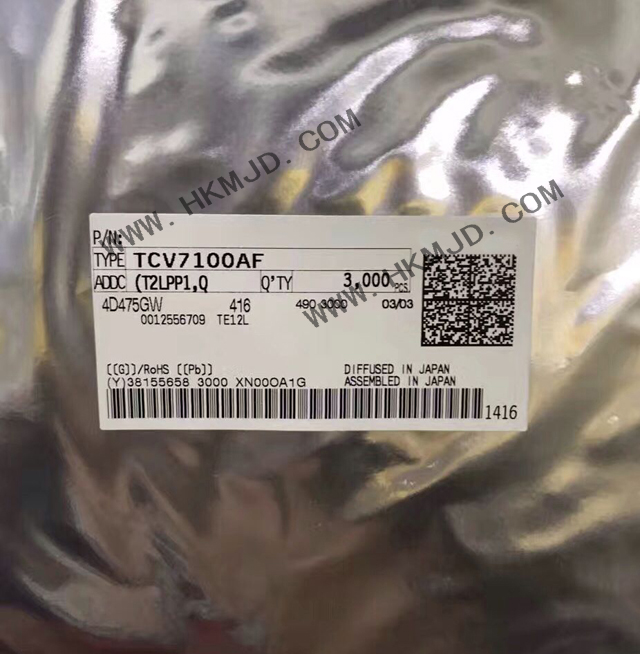

TCV7100AF представляет собой одночиповую интегральную схему DC DC DC. TCV7100AF содержит высокоскоростную и низкую мощность сопротивления МОП-транзисторы для главного выключателя и синхронного выпрямителя для достижениявысокая эффективность. |
|
Техническая спецификация |
Детали
Особенности |
Образ
Категория продукта:Импульсные регуляторы напряжения Производитель:Toshiba RoHS: Соответствует RoHS Подробности Топология: Buck Серия:TCV7100A Упаковка:Reel Торговая марка:Toshiba Размер фабричной упаковки: 3000 Тип:Voltage Converter
Особенности • Включает до 2.7A (@ VIN = 5V) /2,5A (@ VIN = 3,3 В) нагрузки (IOUT) с минимальными внешними компонентами. • Высокая эффективность: η = 95% (тип.) (@VIN = 5 В, VOUT = 3,3 В, IOUT = 1 А) • Диапазон рабочих напряжений: VIN = от 2,7 до 5,5 В • Низкое сопротивление ВКЛ: RDS (ВКЛ) = 0,12 Ом (высокая сторона) / 0,12 Ом (с низкой стороны), типичное (@VIN = 5 В, Tj = 25 ° C) • Высокая частота колебаний: fOSC = 800 кГц (тип). • Напряжение обратной связи: VFB = 0,8 В ± 1% (@Tj = от 0 до 85 ° C) • Используется внутренняя компенсация фазы для достижения высокой эффективности с минимальными внешними компонентами. • Позволяет использовать небольшой керамический конденсатор поверхностного монтажа в качестве конденсатора выходного фильтра. • Размещено в небольшом пакете для поверхностного монтажа (SOP Advance) с низким тепловым сопротивлением. • Время плавного пуска, регулируемое внешним конденсатором |
