TCLT1003 TCLT100 Транзисторные выходные оптопары

Особенности

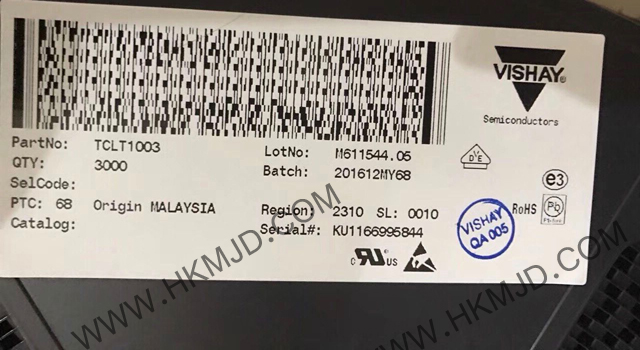

Образ

Категория продукта:Транзисторные выходные оптопары

Производитель:Vishay

RoHS:   Соответствует RoHS Подробности

Упаковка / блок:SOP-4

Тип выхода:NPN Phototransistor

Количество каналов:1 Channel

If - прямой ток:60 mA

Максимальное напряжение коллектор-эмиттер:70 V

Максимальный коллекторный ток:50 mA

Напряжение изоляции:5000 Vrms

Максимальное напряжение насыщения коллектор-эмиттер:0.3 V

Vf - прямое напряжение:1.6 V

Vr - обратное напряжение:6 V

Pd - рассеивание мощности:250 mW

Максимальная рабочая температура:    + 100 C

Минимальная рабочая температура:- 40 C

Серия:TCLT

Упаковка:Reel

Торговая марка:Vishay Semiconductors

Конфигурация:1 Channel

Коэффициент передачи по току:200 %

Высота:   2 mm

Длина:4.1 mm

Вид монтажа:SMD/SMT

Размер фабричной упаковки: 3000

Ширина:   7.5 mm

ФУНКЦИИ

Низкопрофильный 4-проводной пакет SMD

VIORM = 1050 В

Доступность CTR доступна в информации о заказе

Специальная конструкция

Слишком низкая емкость сцепления

Вход постоянного тока с транзисторным выходом

Расстояние утечки> 8 мм
