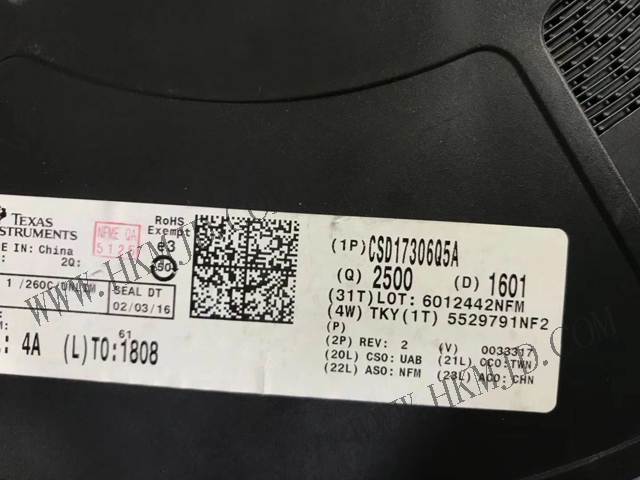

МОП-транзистор CSD17306Q5A Поверхностный монтаж 8-VSONP

производитель	Texas Instruments
модель Изготовитель	CSD17306Q5A
Описание	N-канал 30В, 24А (Та), 100А (Тс), 3,2 Вт (Та), поверхностный монтаж 8-VSONP (5x6)
заявка	Точка загрузки ноутбука Синхронный бак в точке загрузки в Сетевые, телекоммуникационные и вычислительные системы
Техническая спецификация	CSD17306Q5A

Детали

Особенности

Образ

Технология: Si

Вид монтажа: SMD/SMT

Упаковка / блок: VSONP-8

Количество каналов: 1 Channel

Полярность транзистора: N-Channel

Vds - напряжение пробоя сток-исток: 30 V

Id - непрерывный ток утечки: 100 A

Rds Вкл - сопротивление сток-исток: 4.2 mOhms

Vgs th - пороговое напряжение затвор-исток : 1.1 V

Vgs - напряжение затвор-исток: 10 V

Qg - заряд затвора: 11.8 nC

Минимальная рабочая температура: - 55 C

Максимальная рабочая температура: + 150 C

Pd - рассеивание мощности: 3.2 W

Конфигурация: Single

Коммерческое обозначение: NexFET

Упаковка: Cut Tape

Упаковка: MouseReel

Упаковка: Reel

Высота: 1 mm

Длина: 6 mm

Серия: CSD17306Q5A

Тип транзистора: 1 N-Channel

Ширина: 4.9 mm

Торговая марка: Texas Instruments

Крутизна характеристики прямой передачи - Мин.: 105 S

Тип продукта: MOSFET

Размер фабричной упаковки: 2500

Подкатегория: MOSFETs

Типичное время задержки выключения: 18.4 ns

Типичное время задержки при включении: 7.8 ns
