VNS1NV04DP состоит из двух монолитных микросхем OMNIFET II, упакованных в стандартный корпус SO-8. OMNIFET II разработаны с использованием технологии STMicroelectronics VIPower™ M0-3: они предназначены для замены стандартных силовых полевых МОП-транзисторов от постоянного тока до 50 кГц. Встроенное тепловое отключение, ограничение линейного тока и защита от перенапряжения защищают микросхему в суровых условиях. Обратная связь о неисправности может отслеживаться для обнаружения напряжения на входных контактах.

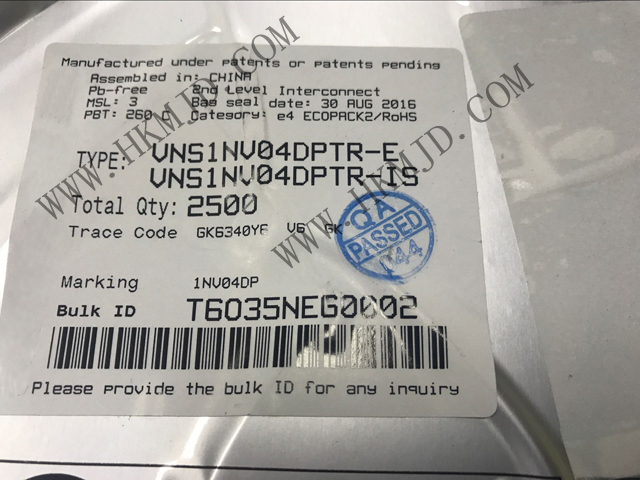

Модель: VNS1NV04DPTR
Марка: ST
Номер лота: 1836+
Пакет: SOP
Характеристики
Тип переключателя Универсальный
Количество выходов 2
Соотношение - Вход:Выход 1:1
Конфигурация выхода Низкая сторона
Тип выхода N-канальный
Интерфейс вкл/выкл
Напряжение - нагрузка 36 В (макс.)
Напряжение питания (Vcc/Vdd) Не требуется
Ток — выход (макс.) 1,7 А
Сопротивление во включенном состоянии (тип.) 250 мОм (макс.)
Тип входа Неинвертирующий
Функции -
Ограничение тока защиты от сбоев (фиксированное), перегрев, перенапряжение
Рабочая температура -40°C ~ 150°C (ТДж)
Тип монтажа Поверхностный монтаж
Пакет устройств поставщика 8-SOIC
Упаковка/кейс 8-SOIC (0,154", ширина 3,90 мм)
