Shenzhen Mingjiada продает новый оригинальный трансивер Broadcom Ethernet IC BCM5464RA1KFBG 4-Port 1000/100 /10BaseT Gigabit Ethernet Transceiver
BCM5464R состоит из четырех полных приемопередатчиков 10/100/1000BASE-T Gigabit comprised Ethernet, интегрированных на одном монолитном КМОП-чипе, и является членом семейства QuadSquad™ компании Broadcom для четырех физических уровней Gigabit Ethernet. BCM5464R оптимизирован для низкого энергопотребления и малого форм-фактора для обеспечения высокой плотности портов в приложениях. BCM5464R поддерживает новое экономичное устройство Gigabit Ethernet, которое обеспечивает гигабитную пропускную способность для настольных компьютеров, снижая стоимость и энергопотребление системы почти на 25 процентов.
Архитектура BCM5464R на базе цифрового сигнального процессора и передовая технология управления питанием обеспечивают надежную работу с низким энергопотреблением по существующим кабелям витой пары категории 5. Архитектура BCM5464R не только отвечает требованиям стандартов IEEE 802.3, 802.3u и 802.3ab, но и поддерживает самый высокий в отрасли уровень производительности, превышающий требования IEEE по эху, NEXT и FEXT. В дополнение к низкому энергопотреблению BCM5464R имеет чрезвычайно низкий уровень электромагнитных помех, что уменьшает ограничения, необходимые для проектирования в соответствии со спецификациями по электромагнитным помехам.

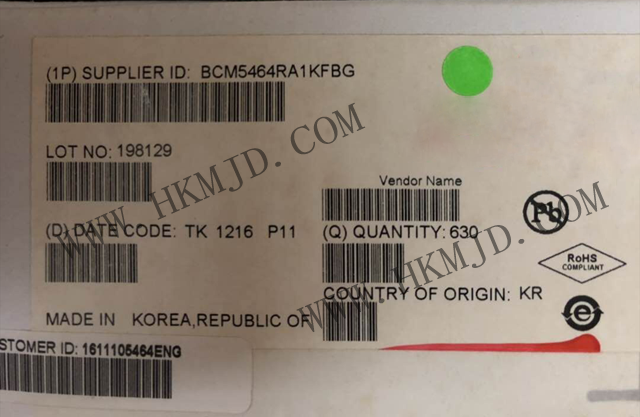

Модель: BCM5464RA1KFBG
Размер партии: 12+
Упаковка: BGA
признак
• четыре полностью интегрированных 10BASE - T / 100BASE - TX / 1000BASE - T
• Параметры интерфейса RGMI, SGMI и Serdes MAC
• Servдес, расположенный сбоку от линии Gbps 1 с интерфейсом RGMI MAC
• полное соответствие стандартам IEEE 802.3, 802.3u и 802.3ab
• малое энергопотребление и низкие затраты на СМС 0,13 микрон
• поддержка медного кабеля или волоконно - оптического волокна в рамках модели RGMI
• низкое энергопотребление
- 750 МВт на порт
- улучшенное управление питанием
• отслеживание совпадений выходного сопротивления
• боковое кольцо линии
• низкое EMI излучение
• диагностика кабельного оборудования;
- анализатор кабельного оборудования может контролировать разрушение кабельного оборудования
- индикатор качества связи
- автоматическая проверка и коррекция коммутации линий, перекос и поляризация
- автоматическое пересечение MDI / MDIX со всеми скоростями
• допуск к электростатическим разрядам из прочных источников кабеля (CESD)
• поддержка мегапакетов данных до 10 кб
• сканирование границ IEEE 1149.1 (JTAG)
• упаковка: 256 штырей BGA
• низкое энергопотребление, интеграция четырех портов, может быть достигнут один ряд с высокой плотностью порта.
- снижение стоимости маршрутизации системы путем удаления требуемого слоя PCB.
- использование RGMI для снижения требований к выводам I / O (более 50 процентов), SGMI (более 75 процентов) и Serdes (более 80 процентов).
- можно изменить хронологию часов, с тем чтобы устранить отставание в выполнении нормативных требований RGMI.
- сокращение затрат на подключение к системе PHY путем сокращения числа ссылок.
• обеспечение совместимости с действующим стандартным оборудованием IEEE в полудуплексном режиме и полное двойное рабочее время в 10, 100 и 1000 Мбит / С.
• не требуется ни потока, ни радиатора.
• сокращение расходов на систему BOM и упрощение ее проектирования.
• Упрощение отладки на системном уровне.
• низкозатратные магнитные элементы могут проектироваться даже при высокой плотности (48 +).
• диагностическая функция кабеля показывает состояние кабельного оборудования и немедленно указывает на проблемы с монтажом.
- из - за плохой работы кабельного оборудования можно предотвратить возвращение ошибочного оборудования.
- предотвращение неполного производства из - за повреждения кабеля.
• допуск к CESD более 4 кв. в предотвращает возвращение оборудования в атмосферу.
• поддержка и повышение эффективности использования более широкого набора пакетов данных.
• Простота изготовления, поддержка JTAG, упрощение поставок энергии и несколько интерфейсов MAC.
