Фотопары TLP2361 15 Мбит/с представляют собой светоизлучающий диод GaAℓAs с высоким выходом и встроенным высокоскоростным фотодетектором с высоким коэффициентом усиления. Они размещены в корпусе SO6. Эти фотопары гарантированно работают при температуре до 125°C и от источника питания от 2,7 до 5,5 В. Поскольку TLP2361 гарантирует низкий ток питания 1 мА (ICCL/ICCH) и низкий пороговый входной ток (IFHL) 1,6 мА (Ta = 125°C), это способствует энергосбережению устройства. Он может управляться непосредственно от микроконтроллера для достижения низкого входного тока.
Оптопара TLP2361 15 Мбит/с имеет внутренний экран Фарадея и обеспечивает гарантированную устойчивость к переходным процессам в общем режиме ±20 кВ/мкс. Типичные области применения - высокоскоростные цифровые интерфейсы для заводских сетей, контрольно-измерительных приборов и оборудования управления, а также интерфейсные платы ввода/вывода.

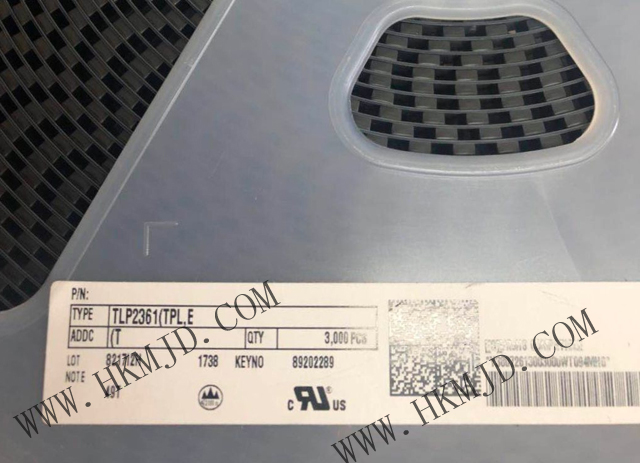

Mingjiada продает оптопару Toshiba TLP2361(TPL.E(T TLP2361 15MBd Push-Pull/Tutem Pole 3750Vrms 1 канал
Модель: TLP2361(TPL.E(T TLP2361
Размер партии: 17+
Упаковка: SOP5
Тип: Фотоэлемент
Характеристики
(1) Инверторный тип логики (выход тотемного полюса)
(2) Упаковка: SO6 (3) Рабочая температура: от -40 °C до 125 °C
(4) Напряжение питания: от 2,7 до 5,5 В
(5) Скорость передачи данных: 15 МБд (тип.) (NRZ)
(6) Пороговый входной ток: 1,3 мА (макс.) (@T a = 105 °C )
: 1,6 мА (макс.) (@T a = 125 °C )
(7) Ток питания: 1,0 мА (макс.)
(8) Устойчивость к синфазным переходным процессам: ±20 кВ/мкс (мин)
(9) Напряжение изоляции: 3750 Вrms (мин)
(10) Стандарты безопасности
Одобрено UL: UL1577, файл № E67349
Одобрено cUL: CSA Component Acceptance Service No.5A File No.E67349
Одобрено VDE: EN60747-5-5 (Примечание 1)
Одобрено CQC: GB4943.1, GB8898 Завод в Таиланде
