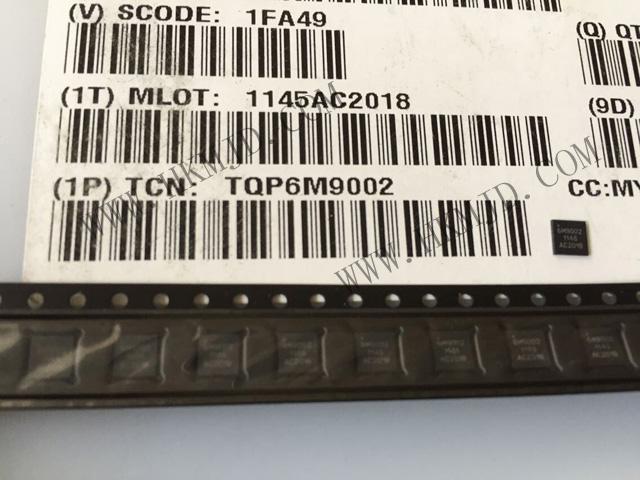

Mingjiada поставляет новый и оригинальный 2,4 и 5 ГГц ВЧ фронт-энд TQP6M9002 для усиления сигналов 802.11a/b/g/n Wi-Fi и Bluetooth по конкурентоспособной цене.
TQP6M9002 - это ультракомпактный фронтальный модуль в корпусе 4 мм x 4 мм, усиливающий сигналы 802.11 a/b/g/n и Bluetooth®. TQP6M9002 содержит усилитель мощности 2,4 ГГц, усилитель мощности 5 ГГц, детектор направления, фронтальный коммутатор, тракт Bluetooth и преобразователь баланса приема в дисбаланс. Архитектура и интерфейс оптимизированы для интеграции WLAN следующего поколения в мобильные устройства. Модуль переднего фронта имеет КМОП-совместимые управляющие напряжения для простоты использования. Модуль передней панели изготовлен по высоконадежной технологии E/D pHEMT компании Qorvo и собран в тонком бессвинцовом корпусе ETSLP-24 размером 4 x 4 x 0,5 мм.
Функциональные параметры
Минимальная частота (ГГц): 2,4
Макс. частота (ГГц): 5,85
Особенности: ПА, коммутаторы
Стандарты Wi-Fi: Wi-Fi a/b/g/n и сигнальные частоты Bluetooth®
2,4 ГГц 11g/n Pout (дБм): 15,5
5 ГГц 11a/n Pout (дБм): 15
5 ГГц Усиление Tx (дБ): 34
5 ГГц Усиление Rx (дБ): 32
2,4 ГГц 11g/n EVM (%): 3,8
5 ГГц 11a/n EVM (%): 3,5
Vcc (V): 3.6
11g/n Ток (мА): 110
11a/n Ток (мА): 160
Тип упаковки: ETSLP
Упаковка (мм): 4,0 x 4,0 x 0,55
Типичные применения
Усиление сигналов Bluetooth®
Портативные устройства с питанием от аккумулятора
Беспроводные локальные сети (WLAN)
