Спецификации B10P-SHF-1AA
• Current rating: 3A AC, DC (AWG #22)
• Voltage rating: 250V AC, DC
• Temperature range: -25˚C to +85˚C (including temperature rise in applying electrical current)
• Contact resistance: Initial value/ 15m Ω max.After environmental testing/ 20m Ω max.
• Insulation resistance: 500M Ω min.
• Withstanding voltage: 1,500V AC/minute
• Applicable wire: AWG #30 to #22
• Applicable PC board thickness: 1.6mm
* Compliant with RoHS.
* Refer to "General Instruction and Notice when using Terminals and Connectors" at the end of this catalog.
* Contact JST for details.
Особености
• Superior folded beam construction
(1) This sturdy construction withstands repeated stress, resists
permanent deformation, and offers a very long service life.
(2) High reliability is ensured whether the contact pressure is high or low.
(3) This contact design has a large tolerance for variations in
mating post thickness and resists deformation when pried.
• Double-sided contact
(1) The receptacle contact has a protected entry which
eliminates contact damage caused by mismating.
(2) It provides high contact pressure, is free from abnormal
stress, and maintains continuity at all times.
(3) It has an extremely long service life due to its folded beam design.
• Wide, sturdy post
The post has a large cross-sectional area to resist prying
during insertion into printed circuit boards and mating with connector housings.
• Molded-in header
The posts are molded into the insulator to provide stability
when mounted on printed circuit boards. This also prevents
flux from entering the connector during soldering.

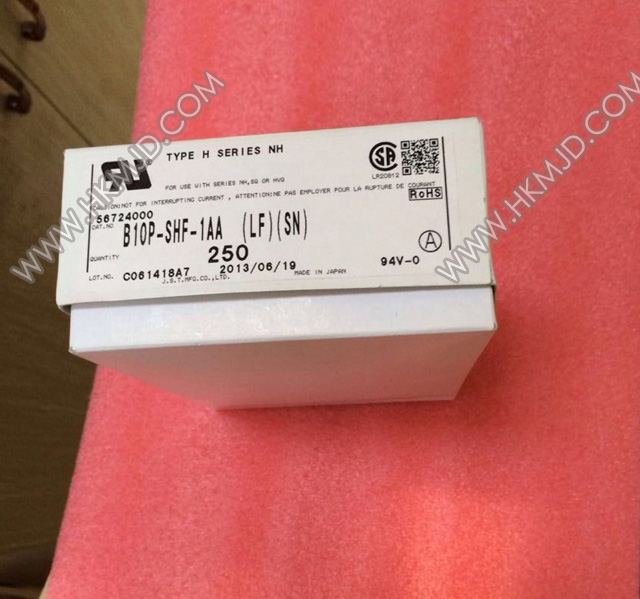

Фото
Шеньчженьская электротехническая компания лтд Mingjiada долгосрочно обеспечит новые B10P-SHF-1AA в фабричной упаковке
Элект. компания Mingjiada и производит и продает качественные электронные компонеты. С момента создания компании, мы всегда следуем философии работы 《стараемся быть профессионалами своего дела》. Создать уют и приносить радость для нашего клиента------Mingjiada настаивает на эту веру, предоставляя клиентам высококачественные продукции и услуги. Таким образом мы получили доверия многих клиентов в стране и за рубежом.
Если у вас есть дополнительные вопросы о цене электронных компонетов, свяжитесь с нами пожалуйста, мы дадим вам более подробную информацию, Спасибо за сотрудничество!
